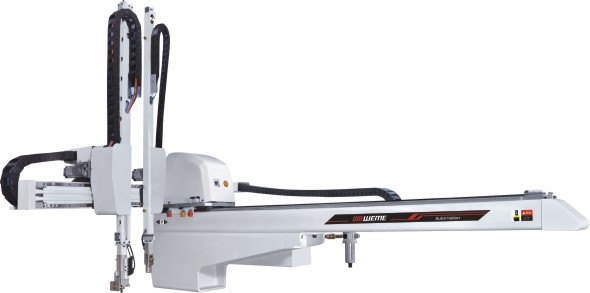

WB 系列 中型變頻/伺服橫走式機械手
| 機型 | WB-600ID/IS/WD/WS | WB-700ID/IS/WD/WS | WB-800ID/IS/WD/WS | WB-900ID/IS/WD/WS | WB-1000WD/WS | WB-1100WD/WS |
|---|---|---|---|---|---|---|
| 電源容量（KVA） | 1 | |||||
| 適用成型機（Ton） | 50-150 | 80-200 | 120-250 | 200-350 | 350-450 | 350-550 |
| 橫行行程（mm） | 1250(1450) | 1450(1550) | 1550(1750) | 1800(2000) | ||
| 橫行驅(qū)動方式 | 標準橫行 變頻馬達驅(qū)動 選購：Y：AC伺服馬達驅(qū)動 | |||||
| 引拔行程（mm） | P:200 | R:150 | P:300 | R:150 | P:400 | R:150 |
| 上下行程（mm） | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 最大荷重（kg） | 5 | 10 | ||||
| 取出時間（sec） | 2 | 2.2 | 2.3 | 2.4 | 3 | 3.3 |
模型表示： P：成品臂 R：料頭臂 I:單截式 W：雙截式 D:成品臂+料頭臂 S:成品臂 M：橫行變頻馬達驅(qū)動
尺寸
| Model | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WB-600(W) | 1550(1270) | 1550(1270) | 567 | 800 | 440 | 240-250 | 180 | 90(130) | 650 | 170-210/185(135) | 200(240)/215(165) | 1750 | 285 | 1250 | 115 | 350 | 200 |
| WB-700(W) | 1650(1330) | 1650(1330) | 567 | 800 | 440 | 240-250 | 180 | 90(130) | 650 | 170-210/185(135) | 200(240)/215(165) | 1750 | 285 | 1250 | 115 | 350 | 200 |
| WB-800(W) | 1750(1380) | 1750(1380) | 567 | 980 | 440 | 240-250 | 180 | 90(130) | 850 | 170-210/185(135) | 200(240)/215(165) | 285 | 115 | 350 | 200 | ||
| WB-900(W) | 1850(1470) | 1850(1470) | 567 | 980 | 440 | 240-250 | 180 | 90(130) | 850 | 170-210/185(135) | 200(240)/215(165) | 2050 | 285 | 1550 | 115 | 350 | 200 |
| WB-1000(W) | 1520 | 1520 | 625 | 1030 | 530 | 280 | 180 | 90(130) | 890 | 200/145 | 230/175 | 2300 | 285 | 1800 | 55 | 450 | 250 |
| WB-1100(W) | 1570 | 1570 | 625 | 1030 | 530 | 280 | 180 | 90(130) | 890 | 200/145 | 230/175 | 2300 | 285 | 1800 | 55 | 450 | 250 |
